排针连接器详细介绍

2021-02-23        回峰排针        文章来源:回峰电子  浏览量:4674

排针连接器是一种连接器,广泛应用于电子、电器和仪器的印刷电路板中。它的作用是充当被阻断电路或隔离电路之间的桥梁,承担电流或信号传输的任务。通常与排母配合使用,形成板对板连接;或者与电子线束端子配合形成板对线连接;它也可以独立用于板对板连接。

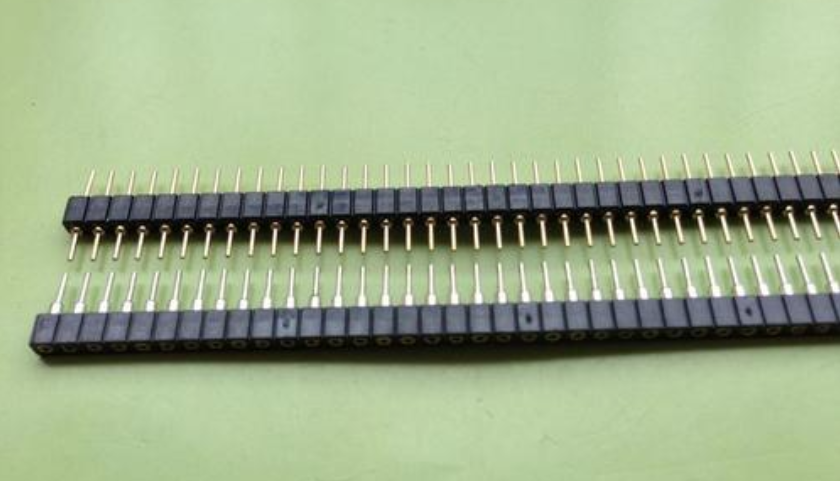

排针连接器


由于不同产品要求的规格不一样,所以排针连接器的种类很多,按照电子行业引脚连接器的标准进行分类。


按间距大致可分为5类:2.54mm、2.00mm、1.27mm、1.00mm、0.8mm,按排数有单排针、双排针、三排针等;按照包装规则,有SMT(横贴/竖贴)、DIP(直插/弯插)等等;按照安装方式,180用s表示,90用w表示,SMT用T表示……


行数:单排,双排,三排,四排,最多四排。

针数:02-80。

引脚直脚、弯脚、SMT针的大小。

尺寸外形尺寸、长度、宽度、厚度、行距。

间距0.8、1.0、1.27、2.0、2.54。

材料指接触材料和表面处理、绝缘材料。

包装泡壳包装,袋装,散装。

材质引脚材质:黄铜或磷青铜;绝缘体材料:塑料UL94V-0。

表面处理镀金0.8u,镀锡,镀镍。


加工工艺:排针连接器的加工工艺主要包括:先按要求用黄铜(或磷青铜)加工针,先按要求镀镍再镀金,再用模具加工绝缘子,最后在特殊设备上按尺寸要求将针插入绝缘子。影响排针连接器价格的因素很多,最大的是镀金,针长等等。


矩形插针截面为0.8×1.6mm,负载电流为7.5A,插孔至少有两个独立的弹片和四个接触点,插孔结构可以防止误插。254/I系列方形引脚截面为0.64×0.64mm..以上两个引脚设计有钝角,可应用于高频技术领域。针孔的接触部分镀金,耐腐蚀,接触电阻低,可靠性高。
