选择排母排针连接器需要考虑的因素

2021-03-20        回峰排针        文章来源:回峰电子  浏览量:1284

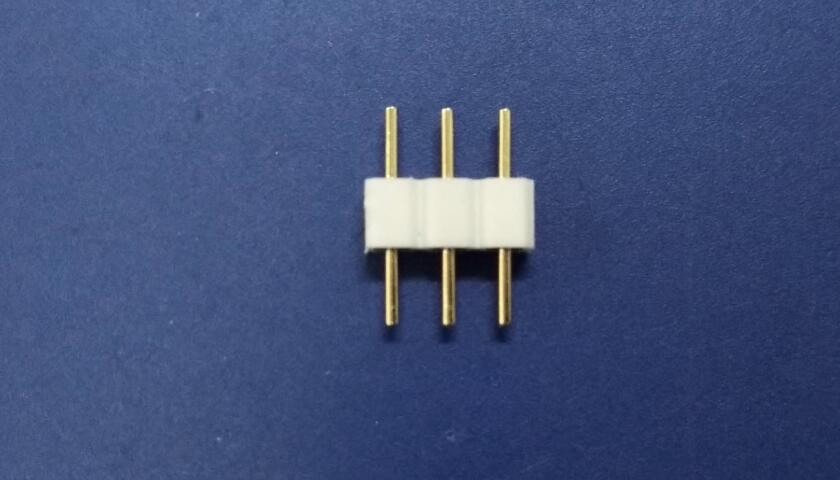

排针,连接器的一种。该连接器广泛应用于电子、电气设备、仪表中的pcb电路板,其作用是在电路内被切断或孤立的电路之间发挥桥梁的作用,承担电流和信号传输的任务。通常与排母组合使用,构成板连接板或与电子线束端子组合使用,构成板连接线的板连接板也可以独立使用。


排母排针


根据产品所需的规格不同,排针也有多种型号规格,根据电子行业的排针连接器标准分类:根据间隔大致可分为2.54mm、2.00mm、1.27mm、1.00mm、0.8mm5种,根据排数有单排针、双排针、三排针等封装用法则,有贴片smt(卧床/立贴)、插件dip(直插/弯曲)等。


排母,连接器的一种。是广泛应用于电子、电气设备、仪表的通用连接设备,主要起到电流和信号传输的作用。通常与排针组合使用,构成板与板连接。那么我们应该怎样选择合适的排母排针连接器?


一、承载流量


选用走电源信号的排针排母连接器时,要注意排针排母连接器的负载流量,采用减额设计,注意引脚之间的绝缘耐压。


二、结构尺寸


连接件的外形尺寸很重要,在产品中连接件都有一定的空间限制,特别是单板上的连接件,不能与其它部件干涉。选择合适的安装方式(根据使用空间、安装定方式有铆钉、螺钉、卡圈或连接件本身的卡销快速锁定等)和外形(直、弯、T、圆、方)。


三、阻抗匹配


有些信号有阻抗要求,尤其是射频信号,对阻抗匹配要求更严格。当阻抗不匹配时,会引起信号反射,影响信号传输。一般信号传输对排针排母连接器的阻抗没有特殊要求。


四、屏蔽


随着通信产品的发展,EMC越来越受到重视。选择排针排母连接器时,需要金属外壳。同时,电缆需要屏蔽层。屏蔽层应与排针排母连接器的金属外壳连接,以达到屏蔽效果。也可以采用注射成型方法将插头用铜皮包裹,电缆的屏蔽层与铜皮焊接在一起。


五、防误插


防误插件有两个方面:一方面是排针排母连接器本身,排针排母连接器本身旋转180度,错位连接导致信号错误连接。此时,应注意尽可能选择防误插件排针排母连接器,或者通过调整排针排母连接器的相对位置关系来独立组装。


另一方面,为了减少材料的类型,几个信号都使用相同的排针排母连接器。此时,可能会将A插头插入B插座。此时,需要注意的是,如果出现这种情况,会造成严重后果(非简单单的报警,而是破坏性的)B接口必须选择不同类型的插座。


六、可靠性


排针排母连接器用于连接信号,因此连接部分应可靠(例如,表面接触优于点接触,针孔接触优于片簧接触等)


七、通用性


在排针排母连接器的选择过程中,应尽可能选择通用材料,尤其是在同一系列产品之间。排针排母连接器的选择通用性强,减少材料类型,增加数量,降低成本,降低供应风险。


八、使用环境


当排针排母连接器在室外、室内、高温、高湿、盐雾、霉菌、寒冷等环境下使用时,对排针排母连接器有特殊要求。


九、插拔频率


连接件的插拔都有一定的寿命,插拔次数达到极限后,连接件的性能就会下降,有些信号接口需要经常插拔时选择连接件时要多注意连接件的插拔次数。


十、带电


针型或孔型排母排针连接器的选择取决于是否经常带电。


十一、综合考虑


在选择排针排母连接器的过程中,各种因素不是独立的,往往是相互作用的。因此,在选择排针排母连接器的过程中,我们应该综合考虑选择最合适的排针排母连接器。选择的质量会在不同的阶段影响产品。
