排针连接器的工作原理及作用

2021-04-14        回峰排针        文章来源:回峰电子  浏览量:3140

排针一般广泛应用于PCB板的连接,具有万用连接器的美名。一般与之配对使用的是排母等连接器。随着排针连接器市场的竞争,现在有些厂家从电镀(仿金)和材质(青包钢、合金等)开始降低成本,但同样降低了产品的使用特性和寿命。

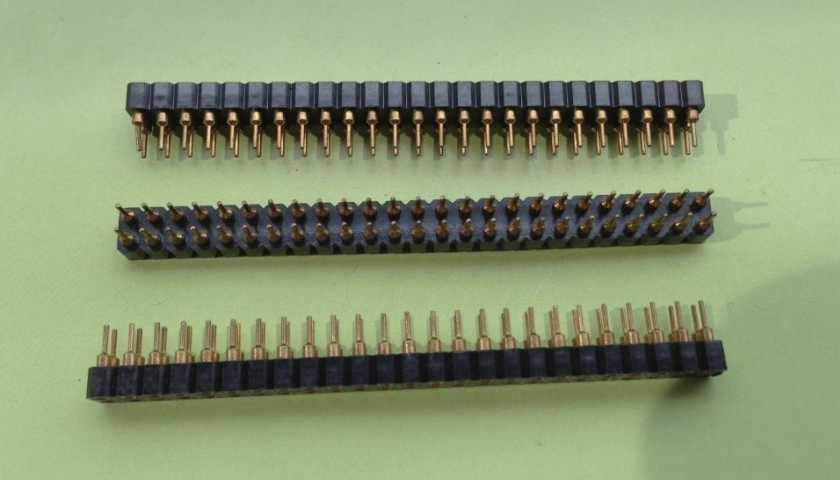

排针


排针连接器广泛应用于电子、电气设备、仪表中的PCB电路板,其作用是在电路内被切断的地方或孤立的电路之间,发挥桥梁的功能,承担电流和信号传输的任务。通常与排母组合使用,构成板对板连接,或者与电子线束端子组合使用,构成板对线连接,也可以独立用于板与板的连接。


因为不同产品所需的规格不同,所以排针连接器也有多种型号规格,按照电子工业排针连接器的标准进行分类。按间距大致可分为2.54mm,2.00mm,1.27mm,1.00mm,0.8mm5类按排数分为单排针、双排针、三排针等。


按封装用法则可分为贴片SMT(卧贴/立贴)、插件DIP(直插/弯插)等;按安装方式可分为:180°用S,90°用W,SMT用T。操作方便,排针连接器排出的机械强度也是重要因素。连接器通常是PCB主板与外部部件的通信接口,排针排出母的承载力强,有时可能遇到相当大的外力。


通孔技术组装的元件在可靠性方面远高于相应的SMT元件。无论是强拉、挤还是热冲击,都能承受,不易脱离PCB。用于工业领域现场接线的针排母加工通常是大功率元件,可以满足不同传输高电压和大电流的需要。


这些优点随着印刷电路板上元件附着力的降低而减弱。针排母元件的特点是设计紧凑,易于安装,与通孔针的尺寸和组装形式明显不同。


具有抗电强度,是指针与接触件之间或接触件与外壳之间能够承受的额定测试电压的能力。一般来说,针排母可以适应电磁干扰引起的衰减和屏蔽电磁干扰的能力。排针接触电阻,接触电阻较小,可小至几十毫欧。
