牛角连接器的功能有哪些?

2021-09-01        回峰排针        文章来源:回峰电子  浏览量:864

简单的牛角通常是由方形塑料座和排列整齐的方形针组成。甘肃和牛角接头的不同之处在于,简单的牛角可以去掉两边的快照包。

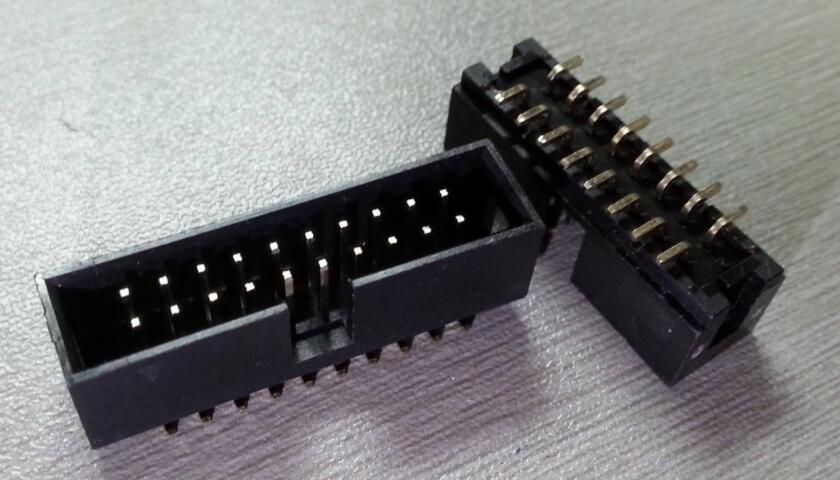

牛角连接器


简易牛角型小型连接器通常按三种规格尺寸进行连接:1.27间隔,2.0间隔,2.54间隔。四重奏中配针的直径随间隔使用而发生相应的变化。PCB底板与PCB板之间的接触可以设计成SMT补片或DIP内嵌180度。


简易牛角连接器的结构和功能是什么?


这种塑料插座一般是由方形的塑料插座和方形的针组成。连接线与简易牛角接头的不同之处在于,简易牛角可以移除快照包。


小型连接器通常有3种规格规格:1.27间隔、2.0间隔和2.54间隔。四重奏中配针的直径随间隔使用而发生相应的变化。PCB底板与PCB板之间的接触可以设计成SMT补片(比如图片)或DIP内嵌180度。


动作:将简易牛角焊到PCB板上,接上相应规格的IDC线缆,再按其它电路配置,连接电路。常用于传送控制信号和弱电流。


简易牛角连接器的技术特征


用固定在底壳上的PCB板和PCB板两侧的侧盖作为简易牛角与指示灯的分片连接端。在PCB线路板上安装带有多个可插拔端子排的端子排针孔,端子排经片断和端子排针孔与PCB线路板形成电气连接。


将简易牛角安装在PCB电路板上,将接线端子排的每一个外部电源连接都刻在PCB电路板上的电路中,简易牛角连接器上的每一个控制信号的输入与输出端形成一对一的对应连接。PCB线路板上安装在右角连接器和接线端子排之间的LED。


将简易牛角和指示灯整合成导线端子,其特点是:每接线端子排上的每一个接线端子以及牛角接头上的每一个控制信号输入输出将发光二极管平行地连接到组成电连接的电路。


一个LED的电流输入连接贴片电阻,每个贴片电阻的一端共享一个24V的公共连接线端子。一24V导线端子和0V导线端子组成电路,包括两个二极管、一个贴片电阻、一个LED、一个发光二极管、一个发光二极管。


将简易牛角和指示灯整合在一起的弹射电缆端子,其特点是,底部壳体呈U形,下壳体两侧内部设有卡板插槽,在PCB板两侧插入卡槽。侧盖连接固定于底壳两端,所述PCB板限定固定于底壳。


权利要求1指出,将简易牛角和指示灯整合起来的接线端,其特点是,在该底面的两端具有对称的轨道捕获。
