上海回峰电子浅谈板对板连接器的测试分析和检查

2022-01-13        回峰排针        文章来源:回峰电子  浏览量:670

板对板连接器是电子市场上非常常见的连接器产品,但在所有类型的连接器产品中,板对板连接器传输能力最强,可广泛应用于通信网络、电力系统、工业自动化、医疗设备、办公设备、智能家电、军事制造等行业。本文主要解释了板对板连接器的测试分析和板对板连接器的测试和检查。

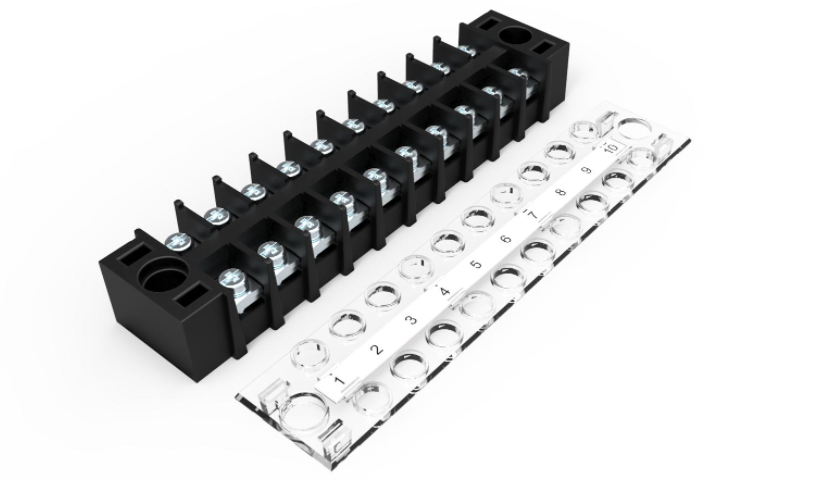

板对板连接器


板对板连接器测试分析


由于板对板连接器工作时电流在接触点产生热量,一般认为工作温度应等于环境温度和接触点温升之和,规定了板对板连接器在额定工作电流下允许的最高温升。


当耐盐雾连接器在含水分和盐的环境中工作时,其金属结构件和接触器表面处理层可能会产生电化腐蚀,影响板对板连接器的物理使用和电气性能。


防潮侵入会影响连接h的绝缘性能,腐蚀金属零件。恒定湿热试验条件为90%~95%,温度+40±20℃。根据产品规定,交替湿热试验更为严格。


板对板连接器故障处理当板对板连接器出现断路故障时,可能是导线断裂、连接器接触不良、连接器端子松动造成的。由于导线在中间断开的故障非常罕见,主要在连接器处断开,因此在检查过程中应仔细检查传感器和连接器处的导线是否松动和接触不良。


接触不良导致板对板连接器断路故障,通常是由于连接器端部腐蚀,外部污垢进入端子或连接插座,导致接触压力降低。此时,只要拆下板对板连接器,然后重新安装,以改变其连接状态,使其恢复正常接触。


板对板连接器试验检查


1.观察板对板连接器加载的电压不得超过其额定电压的50%。


2.板对板连接器的安装尺寸要求PCB板的长度大于0.5mm。


3.对于精密板对板连接器,在PCB空间允许的情况下,尽量选择带定位销的型号,方便手工焊接时操作。


4.检查是否有防震设计。

5.检查板对板连接器使用的材料是否含铅。


6.对于接触压力小、电流低、电压低的板对板连接器,建议使用镀金或镀银连接器,避免膜电阻影响信号。


7.注意观察板与板连接器配合后的高度是否符合PCB周围部件的焊接高度。配合高度必须大于PCB周围部件的焊接高度,并确保有一定的余量,以确保没有干扰。特别要注意PCB焊接后部件的高误差。
