​怎样避免排针排母连接器在生产过程中容易出现的问题?

2022-03-23 11:36:27        回峰排针        文章来源:回峰电子  浏览量:422

排针排母连接器在生产过程中容易出现缺针、平整度不合格、保持力不足、塑料不耐高温等问题。

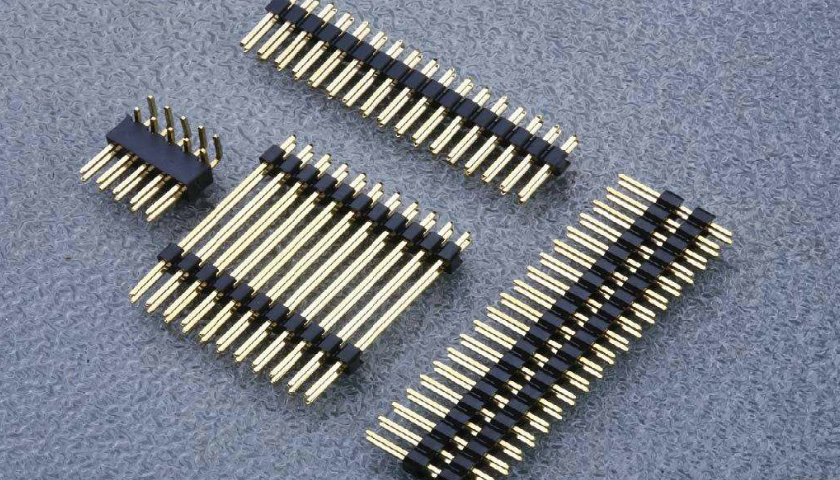

排针连接器


排针排母连接器,在生产过程中由于原材料或装配原因,往往导致缺乏针,这是致命的不良,不允许。如何确保不良产品不流入客户端,工厂必须严格对待。虽然每个产品都必须进行全面的检查,但依靠员工的眼睛,不可避免地看到更多会感到疲劳。目前,上海回峰电子在所有机器上都增加了自动检测缺乏Pin设备,以确保缺乏Pin产品首次被筛选并进入不良产品框架。


平整度不合格


随着劳动力成本的增加,越来越多的企业选择使用SMT连接器、卷带包装、自动贴片,以提高生产效率,降低劳动力成本。


选择SMT产品,最害怕平整度问题,一旦平整度不好,产品会虚拟焊接,不指导,给质量带来很大的隐患,维修、焊接,也很麻烦。如何控制平整度,保证产品一次性合格率达到99.9%,成为企业控制质量的重中之重。


对于数量小、未实现自动机检测的产品,制作控制装置,将平整度调整到8-10S。当产品通过装置顺利进入管道时,平整度合格。当产品卡住或不光滑时,平整度不符合要求,放入不良产品框中进行检验和维修。


对于无法实现自动机检测且无法通过夹具的产品,用CCD检测平整度,确保每个产品的平整度都可以。自动机上配备CCD装置,检测完平整度后自动进入载带包装环节。


保持力不够


保持力是排针排母连接器中容易忽视的问题,但往往会造成重大质量事故。比如排母胶芯和端子之间的保持力不够,焊接PCB时不容易发现。一旦焊接完成并插入排针,保持力不足会导致排针连接器拔出,排母胶芯会整体取出,PCB板上只留下排母端子。这种批量差会给公司带来很大的麻烦。


回峰的针芯和端子,包括四项政策,都是由公司生产的,所以在模具设计开始时,已经完成了良好的匹配,仅此而已,还远远不够。回峰在材料控制方面相当严格。当生产一批终端或胶芯时,将首先进行实际匹配,测试保持力,插拔力是否在标准范围内,合格后方可入库生产。在发送到生产线组装时,分别在第一、查、成品抽样三个环节进行保持和插拔力测试,并做好记录。


塑料不耐高温


目前常用的塑料材料有PBT、PA6T、PA9T、LCP。PBT只适用于波峰焊PA6T、PA9T、LCP三种波峰焊或回流焊。


补丁产品必须是回流焊接,必须购买耐高温材料,所以在客户询问样品时,必须了解客户的加工工艺。但即使使用了耐高温材料,也会有芯过炉时变形、起泡的问题。为什么是这样?PA6T、PA9T和LCP材料在生产后储存在仓库中。如果两三个月不使用,由于材料的吸水性,会导致过炉发泡变形。
