想要提高排针排母连接器的性能应该怎样去实施呢?

2022-04-13 17:39:45        技术专员Ada        文章来源:电子线束厂家  浏览量:165

排针,一种连接器,英文名称:pinheader。该连接器广泛应用于电子、电器和仪器中的PCB电路板中。它的作用是在电路中被阻断或孤立的电路之间起到桥梁的作用,并承担电流或信号传输的任务。

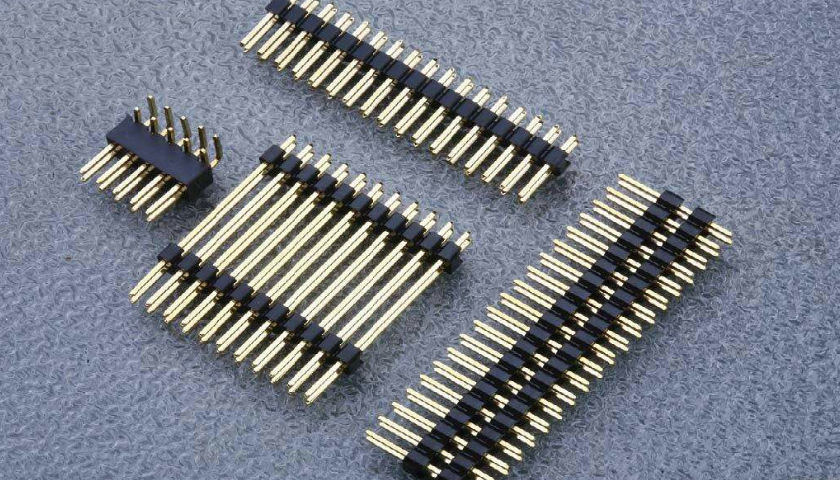

排针排母


通常与排母一起使用,形成板对板连接;或与电子线束端子一起使用,形成板对线连接;也可以独立用于板与板的连接。由于不同产品所需的规格不同,排针也有多种型号和规格,按照电子行业排针连接器的标准进行分类:根据间距大致可分为2.54mm、2.00mm、1.27mm、1.00mm、0.8mm五类,根据排数有单排针、双排针、三排针等。


根据封装规则,有贴片smt(卧贴/立贴)、插件dip(直插/弯插)等。排母,一种连接器,英文名称:femalemal。它是一种广泛应用于电子、电器和仪器中的通用连接器,主要用于电流或信号传输。通常与针一起使用,形成板对板连接。那么想要何提高排针排母连接器的性能应该怎样去实施呢?


控制已经存在和即将形成的接触涂层面膜


排针排母阻抗的建立和保持稳定是排针排母电气性能要求的一部分。为了实现这一目标,需要提供金属接触接口的固有稳定性。建立这样的接触界面,必须避免或分裂表面膜。这两种不同的选择明确了贵金属或稀有金属与普通金属的区别。


贵金属涂层(金、钯等合金)的本质在一定程度上是游离面膜


涂层产生的界面金属接触相对简单,因为它只需要接触表面的伴随物在配合过程中移动。这通常很容易实现。为了保持接触接口阻抗的稳定性,针母的设计应注意保持接触表面的贵金属性,防止污染物、基材金属的扩散、接触磨损等外部因素的影响。


普通金属涂层,特别是锡和锡合金,其自然复合氧化膜


锡接触涂层的作用是由于氧化物在配合过程中容易损坏,金属接触容易建立。排针排母设计的要求是确保氧化膜在排针排母配合过程中破裂,接触界面在电连接执行器有效期内不会氧化。


再氧化腐蚀是锡接触涂层磨损腐蚀中最重要的性能退化机制。母银接触涂层最好用作普通金属涂层。因为这种涂层很容易被硫化物和氯化物腐蚀。镍涂层通常被用作气阀材料的形成中的普通金属。
