排母连接器规格选择应满足以下两个原则

2022-06-09 17:04:11        线束专员Ada        文章来源:电子线束厂家  浏览量:612

排母连接器规格的选择应满足以下两个原则:满足载流要求和热稳定性验证,即短路电流的热效应。动态稳定性主要考虑铜排的固定和支撑,即短路电流的电磁效应。高压排母连接器规格,如截面积的选择,只考虑热稳定性验证,而不考虑动态稳定性验证。

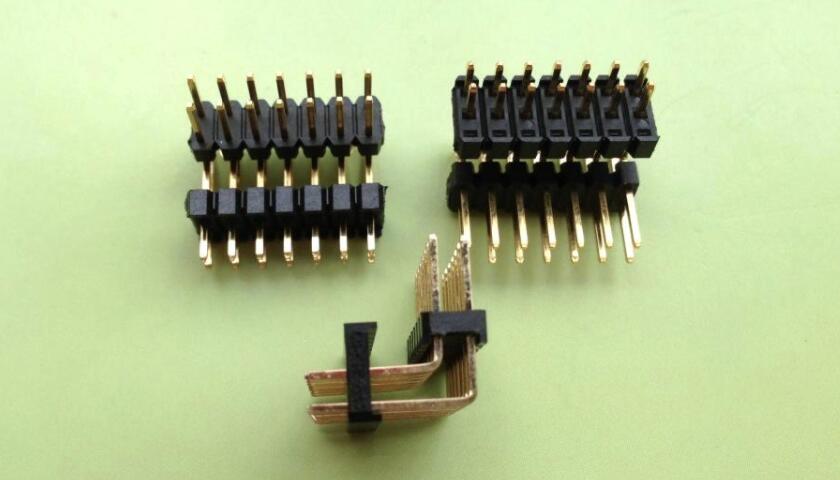

排母连接器


额定短时耐受电流是指在规定的时间内(此时间是从关闭到跳闸的持续时间),设备关闭位置可以承受电流的有效值,即设备及其线路部件在关闭到跳闸前的短路电流。这是一个热稳定的概念,这里的线路部件可以是排母连接器


额定峰值耐受电流是指设备及其线路部件在关闭位置承受额定短路峰值电流时产生电力但不损坏的动态稳定概念。额定短路持续时间是指设备在关闭位置能够承受额定短时耐受电流(而不是峰值电流)的时间。超过此时,设备将跳闸,不再承受短路电流。


高压排母连接器规格的选择应满足上述热稳定性验证的要求。在设计和组装方面,为了满足载流要求,只要充分考虑导体的截面满足要求。在实际应用中,对于截面积相同的母线,如TMY6*80载流量大于TMY8*60,原因是前者的截面周长大于后者,前者的体面积大于后者,散热面积差异和电流皮肤效应导致两个载流不同。
