何为排针连接器?排针连接器的分类有哪些?

2022-07-28 16:10:52        线束专员Ada        文章来源:电子线束厂家  浏览量:196

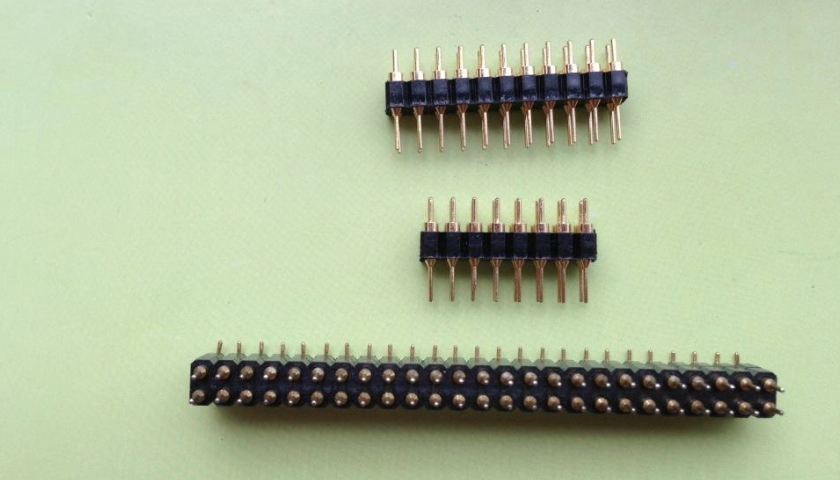

排针连接器涉及几种不同的连接方式。通常,一侧是焊接到PCB上的一系列引脚,它们能与PCB表面成直角(通常称作“直”)或平行于板表面(混淆地称作“对-角度”引脚)。这种连接器有多种间距,同时能具有任意数量的单独的针排。





排针是刚性金属连接器,焊接到电路板上并竖起以接收来自母插座的连接。尽管排针(通常称作PH或接头)在定位上是公头,但母头等价物也很常见,我们将它们称作母头(FH)或接头连接器。塑料结构将这些排针组稳固在一起。这种结构通常被设计为根据需要弄断,即使母头通常制造有一定数量的销。



我们通过组合定位标题:1.排针数。2.一个“x”。3.它有多少针宽。因此,一个8x2接头将连续堆叠8个引脚,两排引脚并排连接,总共16个连接。我们还通过连接之间的间距(间距)定位接头,典型值为2.54毫米(0.1英寸)。也可以提供其他尺寸,如1.27毫米(0.05英寸)或2.00毫米(0.079英寸)。接头通常是通孔器件,但您也能够找到表面贴装技术(SMT)接头。尽管直接头是规范,但90度排针也很常见,以适应各种物理要求。



直角母头针连接器:FTDI基本板上的直角母头针连接。最常见的排针是0.1"(2.54mm)单排或双排连接器。这个是规范的面包板兼容间距。它们有公头和母头版本,是用于将Arduino板和屏蔽连接在一起的连接器。这部分的一个常见变化是“机器销”版本。普通版本是由冲压和折叠的金属板制成的,而机针连接器是通过将金属加工成所需的形状来形成的。结果是连接器更坚固,接头更好,使用寿命更久,因此价格更高。



温馨提醒,这些设计用于卡入更小的部分,而规范0.1"母头插针连接器则不是。同样重要的是要注意,并非所有非机器插针接头连接器都会与机器插针种类匹配。连接到这些排针的电缆通常是以下两种类型之一:含带压接连接器的单根电线或含带绝缘位移连接器的带状电缆。这些能简单地夹在带状电缆的末端,从而与带状电缆中的每个导体建立连接。通常,电缆仅作为女性提供,并期望与男性引脚结合。
