排针连接器的主要分类以及作用都是什么呢?

2022-09-28 17:24:06        排母连接器        文章来源:排针厂家  浏览量:665

一种排针连接器,这种排针连接器广泛应用于电子、电器和仪器中PCB在电路板中,其功能应在电路中被屏蔽或独立电路之间起到桥梁作用,并承担电流或信号传输任务。一般与排母配套使用,形成板对板连接;或与电子线束端子配套使用,形成板单挑连接;也可以单独用于板与板连接。

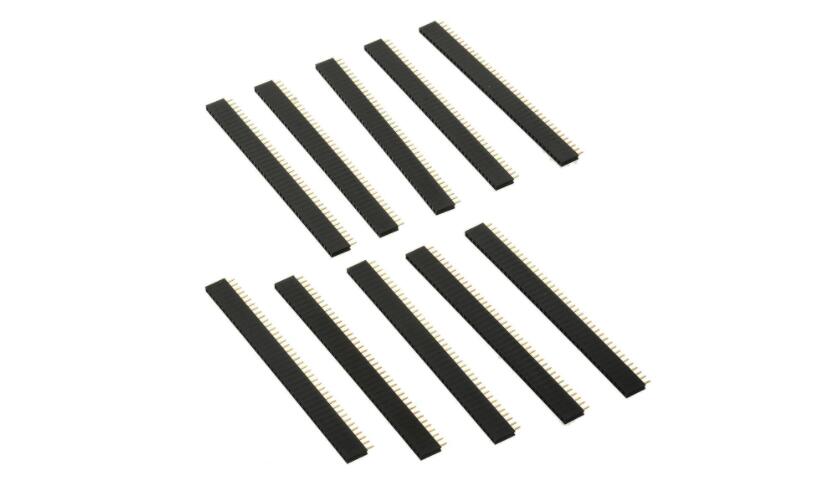

排针


由于不同商品所需的规格不同,根据电子行业的排针连接器标准对排针连接器进行分类:


根据间隔可分为2.54mm、2.00mm、1.27mm、1.00mm、0.8mm五种类型有单排针、双排针、三排针等。根据封装用法,有贴片SMT(卧贴/立贴),插件DIP(直插/弯插)等。按安装方法划分:180°用S表明,90°用W表示,SMT用T表明。


操作方便,排针的冲击韧性也是一个非常重要的因素。排针连接器通常是PCB对于主板与外部部件通信的接口,排针排母的承载力非常强,有时可能会遇到非常大的外力。


埋孔技术组装的元件将在稳定性水平上与相应的元件进行比较SMT要高得多。无论是强拉、挤压还是热冲击,都能承受,不易摆脱PCB。


用于工业领域现场布线的排针排母加工一般为大功率元件,可满足不同传输高压和大电流的需要。这些优点随之而来PCB上部元件的紧密性降低并减弱。排针排母元件的特点是设计紧凑,贴片方便,与埋孔排针的尺寸和组装形式有明显差异。


抗电强度是指排针、接触件或接触件与外壳之间的额定试验电压。一般排针排母能适应干扰信号引起的衰减,以及屏蔽干扰信号的能力。排针电路电阻小,可小至几十毫欧。


这种排针连接器广泛应用于电子、电器和仪器中PCB在电路板中,其功能应在电路中被屏蔽或独立电路之间起到桥梁作用,并承担电流或信号传输任务。一般与排母配套使用,形成板对板连接;或与电子线束端子配套使用,形成板单挑连接;也可以单独用于板与板连接。
