什么是排针?1.27排针有哪些特点?

2022-11-08 09:38:55        排母连接器        文章来源:排针厂家  浏览量:25061

“什么是排针”由回峰为您整理,采购连接器,找回蜂。排针是众多连接器类型中的一种,英文名称:(Pin Header),有着万用连接器的美名。其实“排针”是一个范词,“排针连接器”才能准确的表达为一种电子连接器产品。

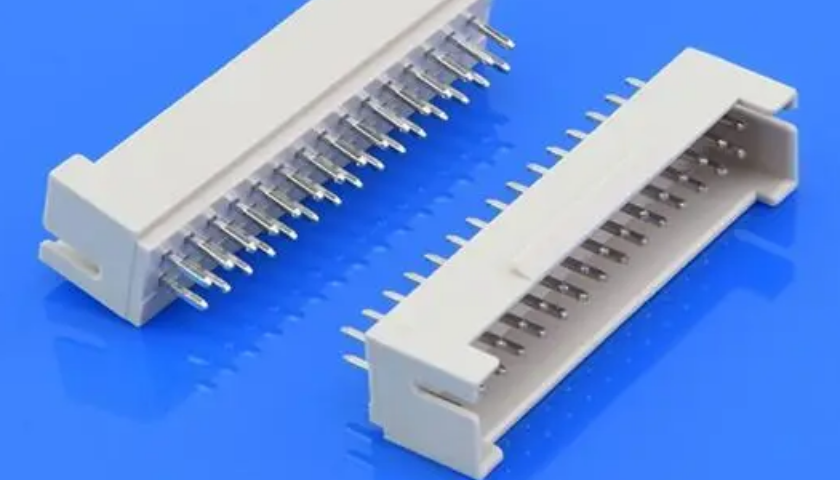

1.27排针


排针连接器产品的作用是在电路内被阻断处或孤立不通的电路之间,起到桥梁的功能,担负起电流或信号传输的任务。通常是和“排母连接器”产品一起配套使用,如今广泛的应用在电子、电器、仪器仪表产品中的PCB电路板上。排针连接器有多种规格,今天我们来了解一下1.27mm排针。


1.27排针分为180度,90度,SMT,单排、双排等。


塑高规格:单排为0.65 1.0 1.7 2.0 2.54mm;双排为0.65 1.0 1.5 1.7 2.0 2.54mm。


方针尺寸:配U排母的方针尺寸为0.4mm;配Y排母的方针尺寸为0.46mm。


排针PIN数:2*2P-2*50P。


镀金厚度:较常用的镀金厚度为0.8µ,其余的根据客户的要求。


1.27mm间距排针塑料NY66或者NY6T超过2*20P的用LCP料。各种塑料材料的特性和耐受温度:


PBT 耐温150-180度,优点:价格便宜;缺点:不耐高温;


NY6T 耐温250-260度,优点:耐高温,价格合理;


LCP 耐温280度以上,优点:耐高温,强度高,0收缩;缺点:价格昂贵,韧性差。


排针的关键尺寸:PA PB PC PD:


PA-与相应母座连接的尺寸;


PB-塑胶面至弯曲处的较大尺寸;


PC-与PCB相连接的尺寸;


PD-双塑料之间相离的尺寸,包括塑料厚度。


180度(只有PA PC),90度(只有PA PB PC),双塑(只有PA PC PD),SMT(只有PA PB PC)。
