如何了解板对板电子连接器的性能是否可靠?需要做哪些测试?

2023-01-17 09:29:57        排母连接器        文章来源:排针厂家  浏览量:54

在板对板电子连接器的性能中,连接器本身的插入固定机构和端子在连接器中的固定可靠性也很重要。如果连接器本身的固定机构出现问题,或者连接器中端子的固定可靠性出现问题,会严重影响连接器的接触可靠性,以致于带来严重后果。

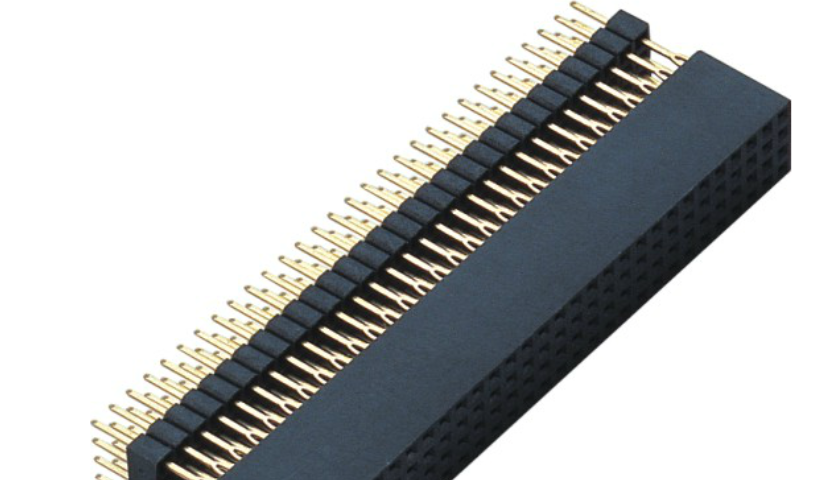

板对板电子连接器


排针连接器生产厂家——回峰今天把PG6-PG相关知识带大家了解一下。这部分测试主要针对连接器和端子本身的可靠性。在了解这部分内容之前,我们先了解一些专有名词ConnectorPositionAssurance(CPA)、TerminalPositionAssurance(TPA)、PrimaryLockReinforcement(PLR)。


CPA和TPA是我们较熟悉的。简而言之,一个是固定板对板电子连接器位置,另一个是固定端子位置。很多时候,当一个锁比较牢固CPA可取消,不一定是必须的;TPA主要用于固定端子位置。当然,端子可以用TPA和连接器固定在TPA槽上,也可以用作端子插入连接器后的止位件。


触头与触头外壳的相互作用


该测试主要用于验证连接器腔体和端子锁的功能。根据标准要求,从外观、端子定位精度、主锁功能、二次锁功能等方面准备了三套连接器进行测试和验证。需要满足跌落测试后相关功能的可靠性,主锁至少需要满足10N的拉力,而二次锁需要满足表中驱动力的要求。


接触外壳的操作及功能可靠性


该测试主要是检查端子外壳的保持力和驱动力,主要检查两种相关力,一种是定位装置CPA的相关驱动力,意外操作的力等。另一种是板对板电子连接器的插入分离力等。


接触部位在接触壳内的插入力和保持力


这个测试主要是为了测试端子在连接器中的保持力。这个地方涉及到“一次锁和二次锁”。这个地方的锁指的是锁端子。端子在连接器内部的固定方法可以通过TPA的外部结构与端子本身的固定形式相结合,也可以通过增加端子上的弹性止回金属片和连接器台阶的固定形式。当然也可以直接采用加工端子的形式。无论哪种形式,都需要保证固定的可靠性。


插入角/防插错(防斜插)


这种测试主要是为了防止连接倾斜或插入错误对端子的损坏。在某种情况下,端子会“爆炸”,端子会因插入错误而弯曲变形。端子口会严重损坏,影响电连接的可靠性。


总结


对于板对板电子连接器来说,保证端子和外壳的组装连接功能很重要。根据不同的应用要求,不同的结构设计可以在形式上有所不同。在设计时,需要考虑很多要求,包括实际操作的便利性、可维护性以防止误操作等。此外,还需要考虑不同温度变化的重要原因。
