排针排母连接器插针孔的材质有哪几种?分别有何特点?

2023-01-29 10:27:37        排母连接器        文章来源:排针厂家  浏览量:1140

排针排母连接器插孔材料一般为黄铜、青铜或红铜,而表面有镀锡、镀镍或镀金等工艺。不同的材质有不同的特点。

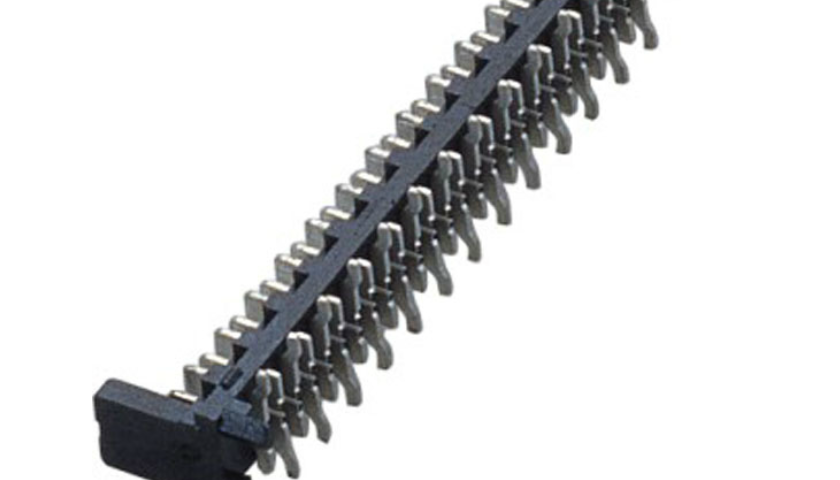

排母连接器


第一、黄铜特性:采用的是H59、H62及H65这三种材料,是由铜和锌组成的合金。H59价格较便宜的黄铜,强度高、硬度高、塑性好,但在热状态下仍能很好地承受压力加工,耐蚀性一般,其它性能与H62相近;H65具有良好的机械性能、热塑性、冷塑性、切削性、耐腐蚀性,但易腐蚀破裂。另外价格便宜,这三种材料的性能很接近,应用广泛。


第二、青铜特性:青铜分为磷青铜,锡青铜,铍铜三类。锡磷青铜具有较高的耐腐蚀性、耐磨性,冲出时不会产生火花;铜经淬火及时效可具有极高的强度和硬度,具有熔铸性,挤压、压延强对流光亮退火炉等拉伸自动加工设备,赢得了国内广大高新技术、军工、外企、民营企业的信赖。


第三、红铜含铜量高达99.99%,具有良好的导电性能和导热性能,具有优异的可塑性,易于热压和冷压加工,是新能源中的大型电池。


上述三种铜材料具有良好的导电性,在排针排母连接器市场上得到了广泛的应用。


常见材质


常见的材质PBT.NYLON66耐温在235±5°左右。特性:材料机械强度高,韧性好,结合线强度高,染色性能好,CTI等级高。但也有一些缺点:流动性比LCP差,需要高温模具成型,吸湿后容易出现起跑隐患,贴片加工时浅色产品容易变色。


连接器插针表面镀金有利于提高连接器的防腐性能、机械性能和电气性能。板对板电子连接器的传输性能是所有连接器中较强的。对于板对板电子连接器的测试,需要使用大电流弹片的微针模块来传输连接和电流。


PIN弹簧由铍铜、不锈钢、钢丝制造,各种材料各具特色,在弹簧设计领域有一些基本的考虑:工作温度、阻抗、弹性要求。弹簧基本上是镀银的。为了更好地导电,它将被镀金。金可以更好地提高电传导性和高热性,防止氧化和腐蚀。


PIN针管是一种车削深加工的零件,通常在镀电时需要经过镀镍和镀金两道工序。首先,它需要镍底处理,通常厚度为1~2微米,镀金是一种常见的表面处理层,厚度基本为0.1~1.0微米。对于小直径长的盲孔管,在电镀内壁时会形成挑战。通常我们会在底部打开侧孔,让电镀液在管底充分形成回流,保证金的成分沉淀在内壁管底部。


PIN由于黄金具有优异的导电性和抗氧化能力,所以针轴基本上都是镀金处理,这是首选的处理方法。另外,镀金的厚度肯定会影响整个产品的使用寿命,因为考虑到成本,我们会选择镍底处理和镀金的厚度。不同的产品会有不同的需求。
