上海回峰与您分享有关于排针排母的基本常识

2023-02-22 17:16:03        排针厂家        文章来源:排针排母  浏览量:499


排母和排针都属于连接器范畴,它的触片较薄,相同间距有规则的排序,材质一般和排针匹配,一般有180和90度的区分。另外:排针按外形分为直排针(用S表示)、弯头排针(W)两类。

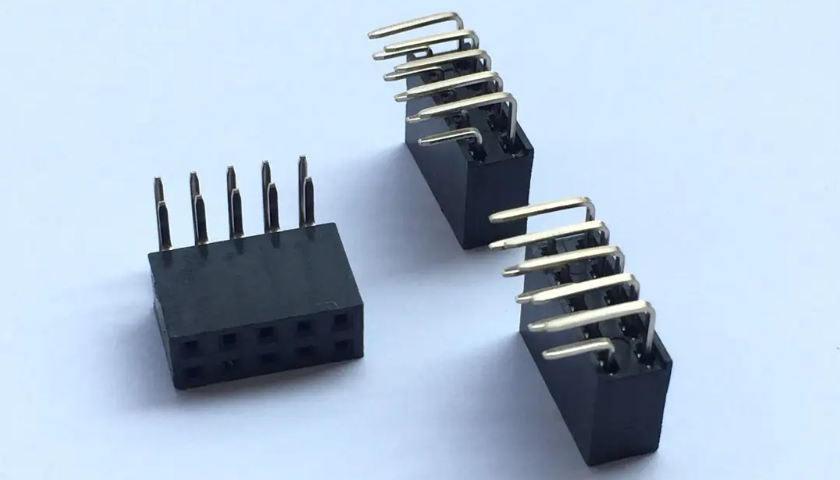

排针排母


排针排母的使用:智能电表,仪表盘,PCB线路板,UPS、软启动器,行车记录器,汽车防盗装置,网络交换机,无线路由器,笔记本电脑,电脑,MID.数码照相机,主控板及其智能通信设备,智能家居产品等。


排针排母功效:其功效是在电源电路中被阻挡或独立堵塞的电源电路中间,具有公路桥梁的功能,肩负着电流或数据信号传输的日常任务。一般适用于排母,形成板对板连接;或应用于电子线束端的配套设施,形成板单挑连接;也可以单独用于板与板的连接。


排针排母分类及类型:


1、根据间隔,排针排母分为0.8mm、1.0mm,1.27mm,2.0mm,间隔2.54mm

2、根据塑料高宽比和塑料总数(如单塑、双塑、三塑等)进行划分

3、根据排针排母的列数分为:单双排、单双排、三排、四排等

4、按照安装方法划分:180度用S表示,90度用R表示,SMT用M表示


排针排母包装方式:成袋、管装、卷装。


排针排母制造工艺:排针排母制造工艺全过程的关键是:先用铜(或锡青铜)按要求生产加工插针,然后按要求电镀镍再镀金,再用模具制造绝缘体。最后,插针按照专业设备的规格镶嵌在绝缘体上。


排针排母原料:插针原料:铜或锡青铜;绝缘原料:塑料UL94V-0。金属表面处理:电镀金0.8镀锡,镀镍
