排针连接器的选择要根据具体的使用场合和要求来决定

2023-03-30 16:58:34        排针排母生产厂家        文章来源:排针厂家  浏览量:268

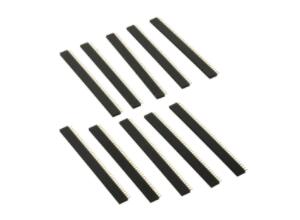

排针连接器是一种常见的电子元件,它们可以在电路板或线缆之间实现可靠的电气连接。排针连接器通常由一排或多排的金属触点组成,这些触点可以插入相应的插座或跳线帽中,形成稳定的接触。排针连接器有不同的节距、行数、向性、定位、覆盖等特征,以适应不同的应用需求。




排针连接器的优点是结构简单、安装方便、成本低廉、可拆卸性好,可以在电路设计中提供灵活性和便利性。排针连接器的缺点是接触电阻较高、抗干扰能力较弱、机械强度较低,不适合在高温、高压、高频、高振动等恶劣环境中使用。


排针连接器的应用领域非常广泛,例如计算机、通信、汽车、医疗、工业控制、家电等。排针连接器可以用于连接各种电子元件、模块、传感器、显示器等,实现电路功能的扩展和调试。排针连接器也可以用于制作各种原型板、测试板、开发板等,方便电子爱好者进行创新和实验。


排针连接器的选择要根据具体的使用场合和要求来决定,主要考虑以下几个因素:


节距:指相邻两个触点之间的距离,常见的有2.54mm, 2.0mm, 1.27mm等,节距越小,排针连接器越紧凑,但也越容易出现短路或接触不良的问题。


触点数目:指每行或每列有多少个触点,一般与电路信号的数量相对应,触点数目越多,排针连接器越能传输更多的信息,但也越占用空间和成本。


行数:指排针连接器有几行或几列触点,常见的有单排、双排、三排等,行数越多,排针连接器越能提供更多的连接方式和组合方式,但也越增加安装难度和误插风险。


向性:指排针连接器的触点是直向还是直角,直向的触点垂直于电路板表面,直角的触点平行于电路板表面,向性影响了排针连接器的安装位置和方向。


定位:指排针连接器是否有特殊的结构或标记来保证正确的插拔方向和位置,例如凹槽、凸台、缺口等,定位可以防止误插或反插,提高安全性和可靠性。


覆盖:指排针连接器是否有塑料或金属外壳来保护触点免受外界影响,例如灰尘、湿气、氧化等,覆盖可以提高排针连接器的耐久性。
