如何选择合适的排针连接器?

2023-05-31 17:16:55        排针排母生产厂家        文章来源:排针厂家  浏览量:290

排针连接器是一种连接器,广泛应用于电子、电器和仪器的印刷电路板中。它的作用是在电路内被阻断处或孤立不通的电路之间,起到桥梁的功能,担负起电流或信号传输的任务。排针连接器通常与排母连接器配套使用,构成板对板连接;或与电子线束端子配套使用,构成板对线连接;亦可独立用于板与板连接。

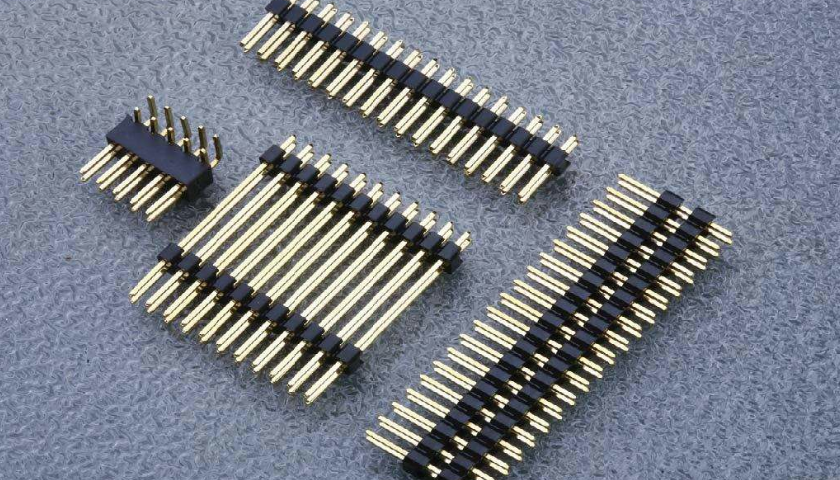

排针连接器


排针连接器的结构一般由一排或多排凸针组成,凸针之间的间距有多种规格,常见的有2.54毫米、2.0毫米、1.27毫米、1.0毫米等。凸针的形状也有直插、弯脚、SMT等不同类型,以适应不同的安装方式。排针连接器的外壳一般由塑料制成,有单塑和双塑之分,单塑指只有一层塑料外壳,双塑指在单塑外壳上再加一层塑料外壳,以增加强度和稳定性。


排针连接器的分类有多种方式,按照凸针的排数可以分为单排针、双排针、三排针等;按照凸针的间距可以分为2.54毫米排针、2.0毫米排针、1.27毫米排针、1.0毫米排针等;按照凸针的形状可以分为直插排针、弯脚排针、SMT排针等;按照外壳的结构可以分为单塑排针、双塑排针等。


排针连接器的优点有以下几点:


连接方便,可实现快速插拔,提高生产效率;

连接可靠,具有良好的接触性能,防止信号干扰和丢失;

结构简单,成本低廉,易于大批量生产;

规格多样,可满足不同的设计需求和应用场合。


排针连接器的缺点有以下几点:


连接强度较低,不适合承受较大的机械冲击和振动;

连接次数有限,多次插拔会导致凸针变形或断裂,影响连接性能;

连接电阻较高,不适合传输较大的电流或功率;

连接体积较大,不适合微型化或超薄化的设计。
