汽车电子线束固定点布置要合理整齐

2020-06-15        回峰排针        文章来源:回峰电子  浏览量:826

汽车线束是汽车电源电路的互联网行为主体,沒有线束也就不会有汽车电源电路。线束就是指由铜料冷挤而成的触碰件接线端子(射频连接器)与电缆电线套接后,外边再塑压导体和绝缘体或另加金属材料罩壳等,以线束绑扎产生联接电源电路的部件。

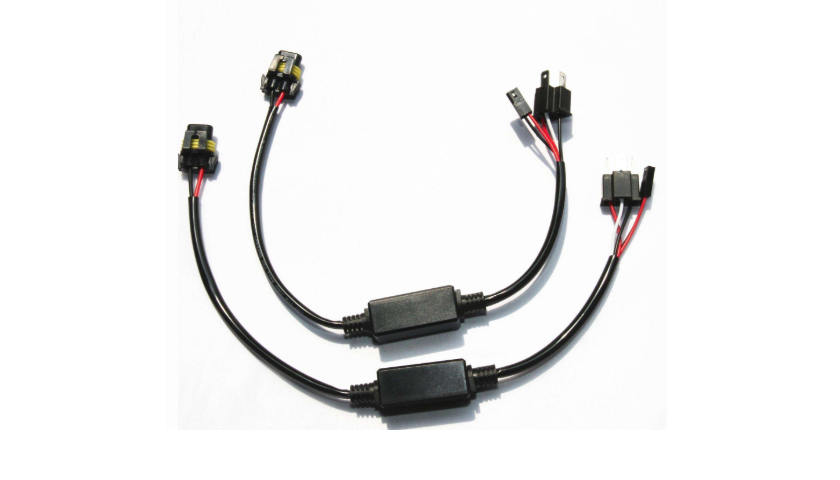

汽车电子线束


汽车电子线束全产业链包含电缆电线、射频连接器、生产设备、线束生产制造和中下游运用产业链,线束运用十分普遍,能用在汽车、电器产品、电子计算机和通信设备、各种各样电子器件仪表设备等层面,车体线束联接全部车体,大致样子呈H形。


一、线束固定点布置有效,固定不动靠谱


依据线束在全车上的具体安裝位置,以便防止线束的垂下、挪动,考虑到线束的净重、固定不动方法和固定不动位置的便捷性,线束务必有充足、有效的固定点和固定不动方法开展固定不动。


据线束的迈向、车体的实际样子设定固定点,在沒有支撑点的直线距离上两固定点间隔一般不超300mm;在锐角拐点位置可布置一个固定点;在斜角拐点需布置2个固定点;钝角拐点在线束中防止出现。


据线束的样子、直径尺寸挑选固定卡扣的种类和尺寸,并考虑承担线束净重的必须。在和其他线束、家用电器件联接的接插件位置,在接插件前不超120Mm的适合位置,考虑到设定固定点。


考虑到在支撑点位置的主干线上设定固定点,固定点间距支撑点不超100毫米。在固定卡扣的安裝方位上,务必有充足的室内空间以便捷锁扣的安裝、拆装。


二、外型齐整、整束配备


线束布置应大通道、沿槽(车的身上设计方案的线糟),防止线束立即承受力。汽车驾驶室内不可有线束露出;在能够观查到线束的位置,如:发动机舱位置,设定显眼的吸引住点或显眼的色调,在这里安裝的线束不突显、不醒目。


排序方法在投射方位上,按横平的棋盘式排序,防止斜杠布置。与管道的空隙匀称,与周边零部件的空隙有效。
