讲一讲线束加工工艺及过程

2020-07-15        回峰排针        文章来源:回峰电子  浏览量:4101

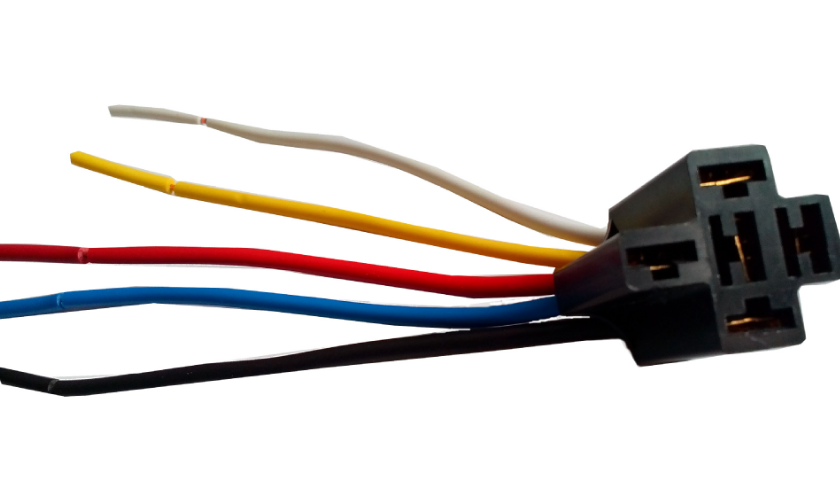

线束加工时有一个严苛而又恰当的步骤,将决策着线束加工出现的品质怎样,因此 生产加工步骤的每一步必须高度重视而且细腻。下边就为大伙儿展现线束加工的基础步骤是如何的?让大伙儿可以进一步的掌握线束加工。



1.裁线


用全自动裁线机器设备将电缆线按加工工艺规定的规格剪裁进行,将裁好的线缆梳理齐整(50条/扎)放到指定位置,并贴上标志。


2.脱表皮


依据线材规格安装好相匹配的刀头,按加工工艺指标值调整好蜕皮、夹线、断线的行程安排,按蜕皮长短调整好规格调节板,将线缆置放到刀头正中间,线结抵住规格调节板,踩住脚踩开展蜕皮。


3.刷线


接入开关电源,电动式铜刷转为为顺时钟转为,按SOP图例方式将两边露出的斜绝缘层与铜芯电缆分离,并将分离的斜绝缘层(即接地线)捻紧捻直。


4.扭线


扭线夹详细,转驱动力匀称,将刷开的铜线所有夹进扭线夹中开展扭线(夹铜线时应夹先在正下方)。


5.沾锡


按SOP上给出的温度调整锡炉(300±20℃),将电缆线梳理整一下,各铜芯电缆电导体要分离、两端对齐,将铜芯电缆电导体沾上助焊液,沾锡时铜芯电缆须竖直的送到锡炉中(规格按SOP规定),铜芯电缆及时时需马上的取下线缆。


6.接线端子套接


将剪裁进行的电缆线用小压接机压接好接线端子,有时能够 一个接线端子套接多条电缆线。


7.散装


将压接上的电缆线依据散装线束加工工艺规定散装,便是将接线端子插进护线套内。


8.拼装


将散装进行的小总程在图板上按控制回路迈向拼装进行(胶布或拉带绑扎整束,便是整车线束)。


9.极性检验


用规范线材测试机检验电缆线的抗压、特性阻抗、短短路等特性。


10.外观检测


用人眼检验一些外观件是不是合格,是不是缺乏配件等。


11.包装


将电缆线梳理齐整,按图例方式包装(500PCS/箱)50PCS/扎,5扎/袋,2袋/箱;箱放满时,用封箱机将箱口封住并贴标签。
