从哪些角度考虑,选择合适的排母连接器?

2022-11-11 09:23:53        排母连接器        文章来源:排针厂家  浏览量:409

如何选择连接器?连接器有很多种,常见的类型是通信接口端子、接线端子、线对板连接器、板对板连接器等。

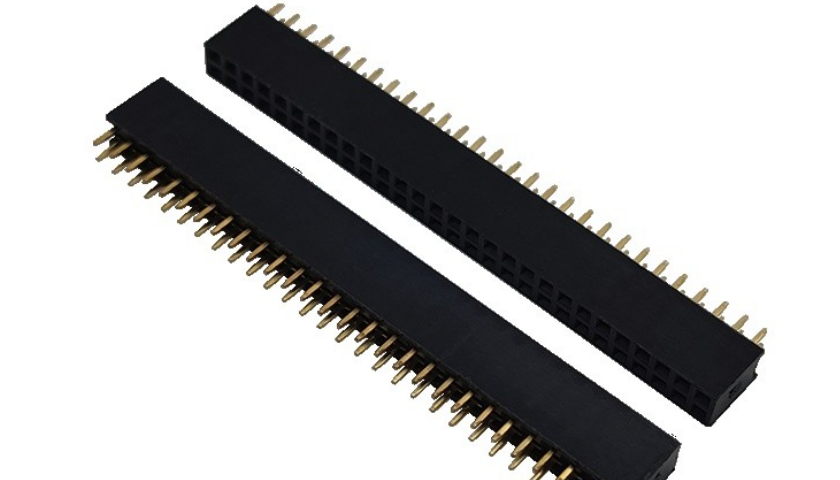

排母连接器



每个类别可以细分为若干类。例如,板对板连接器包括排针和母线连接器等;线对板连接器包括FPC连接器、IDC插座、简易牛角座等。因此,在选择连接器时,我们应该从哪些角度考虑适合硬件的连接器?


1、引脚、间距


引脚数、引脚间距是连接器选择的基本基础。引脚的数量取决于要连接的信号的数量。对于一些贴片连接器,引脚的数量不应太多。因为在贴片机的焊接过程中,由于高温的影响,连接器的塑料会受热变形,中间会凸起,导致引脚虚焊。


今天,电子设备正向小型化方向发展,随着精密的发展,连接器的引脚间距也从2.54mm开始到1.27mm再到0.5mm。引脚间距越小,对生产工艺的要求越高。引脚间距取决于公司的生产工艺水平,不可盲目追求小间距。


2、电气性能


连接器的电气性能主要包括:极限电流、接触电阻、绝缘电阻和抗电强度。连接大功率电源时,注意连接器的极限电流;传输高频信号,如LVDS、PCIe等信号时,注意接触电阻。连接器应具有低而恒定的接触电阻,一般为几十个mΩ至数百mΩ。


3、环境性能


连接器的环境性能主要包括:耐温性、耐湿、耐盐雾、振动、冲击等。根据具体的应用环境进行选择。如果应用环境相对潮湿,连接器的防潮性、耐盐雾要求高,避免连接器的金属触点生锈。在工业控制领域,连接器的抗振动和冲击性能要求较高,以免在振动过程中脱落。


4、机械性能连接器的机械性


机械性包括插入力、机械防沉等。机械防沉对连接器来说非常重要,一旦插入,很可能会对电路造成不可逆的损坏。


拔插力分为插入力和分离力。相关标准规定了较大插入力和较小分离力。从使用的角度来看,插入力应该很小,分离力应该很大。为了降低连接器的分离力,方便用户插入和拔出适配板,做了很多尝试。后来实际测试表明,连接器具有独特的方向性,具有明显的防止效果,插入力小,分离力适中,插入感觉良好,大大提高了插入件的方便性。


连接器,通常被称为工程师连接器,用于连接两个电路板或电子设备,以实现电源或信号的传输。通过连接器,可以模块化电路,简化电子产品的组装过程,使产品易于维护、升级。对于模块化电路,连接器的选择起着重要的作用。
