我们知道排针连接器主要由针头和塑料组成。针头间距和针头排数有很大差异。排针连接器分为哪些类型呢?回峰带您了解下。

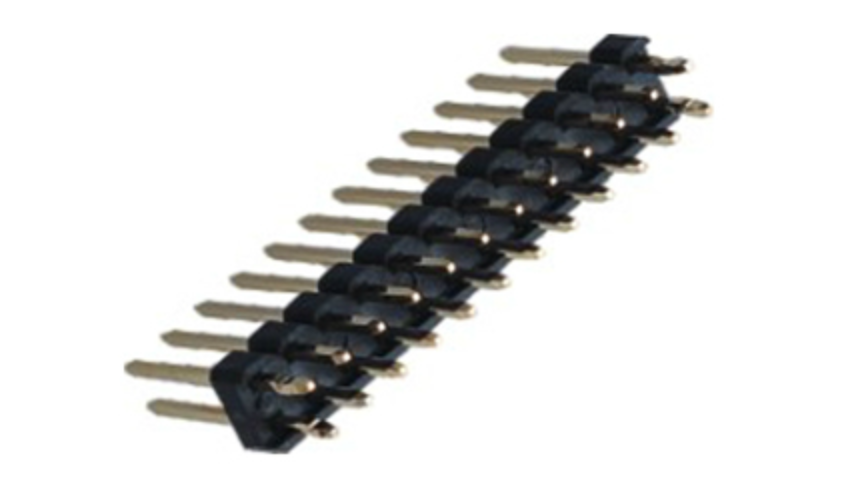

排针连接器生产厂家


排针间距可分为0.8排针、1.0排针,1.27排针,2.0排针和2.54排针。排针连接器的针排数可分为单排、双排、三排和四排,因此在设计排针连接器另一部分塑料时需要注意一些事项。


排针连接器设计塑料的作用是固定插件,并在两个插件之间保持绝缘。由于一些塑料原料的填充性能有限,连接器的塑料壁厚需要设计为0.2mm以下时,填充会比较困难,如果生产厚度面积越大,就越容易出现不饱模现象。


排针连接器的绝缘阻抗和耐电压性主要取决于排针之间塑料材料的厚度。如果排针之间没有足够的模具,针很可能导致产品断路,这是产品的严重质量问题。因此,排针连接器之间的塑料壁厚应设计为0.25mm以上,并尽量减少薄壁段的长度。


一些排针塑料零件的结构设计也需要注意尽量减少不必要的滑块使用,具体可以咨询塑料模具工程师来评估结构的合理性。对于由于尺寸限制而经常出现在塑料零件两侧的薄壁(0.3mm以下)现象时,排针连接器生产厂家要想办法加厚,否则在注塑和包装中容易出现不饱模或强度过低而损坏。


还有一点排针连接器的塑料尺寸,如何标注塑料尺寸和公差值,不是设计师或标注尺寸的人说了算,而是用什么要求(功能、工艺要求、工艺能力)来决定产品。


排针的塑料尺寸对于成品,一般是针与接触点连接高度、卡高度、共面度,或部分客户产品有特殊要求,要去控制塑料尺寸,生产控制更重要的尺寸,如针压入深度等。同时,设计还应考虑组装、电镀、自动机生产等因素,以确保针排连接器产品的生产能够正确对应客户产品的电路板连接。
