刀片在汽车线束加工中有何作用?应注意哪些问题?

2022-12-23 09:44:11        排母连接器        文章来源:排针厂家  浏览量:367

想象自己在繁忙的高速公路中间行驶,突然,你的车停了下来。一切都结束了!

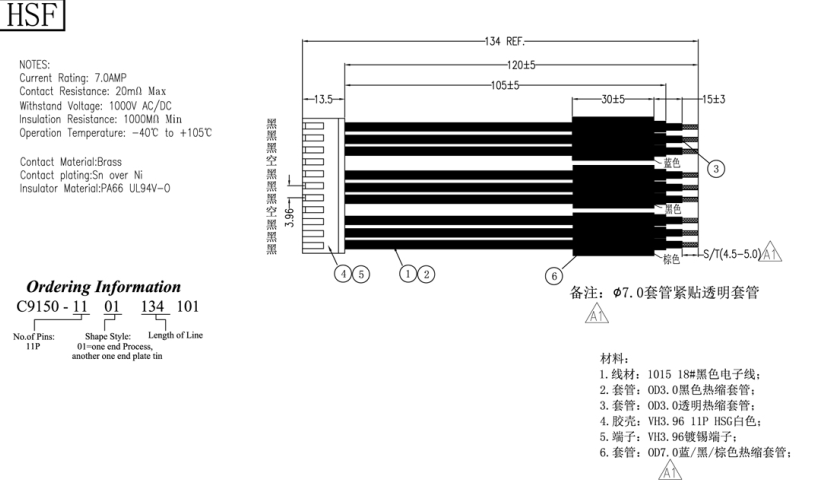

汽车线束加工


生产低质量、不可靠或有缺陷的复杂线束绝对不是线束制造商的期望。任何称职的线束制造商都依赖于一流的高效技术。校准设备是任何过程中效率和质量的主要贡献者之一。在电线加工机范围内,主要有三个工艺块:预处理、工艺和后处理。


顾名思义,预处理和后处理是主过程前后的辅助和补充过程。在实际过程中,需要测量散装电线的长度,切割和剥离电线的末端,并将连接器或其他元件连接到这些末端。


由于我们在这里讨论的是安装在车辆和电器上的汽车线束加工的结构,我们可以推断,线束中每条线的两端与预期目标之间的连接很重要。因此,绝对有必要将长度精度与适当的电气连接相结合。在评估这些元素时,我们必须分析牵引机构、切割和剥离头部和运输臂、压缩机和模具。因此,如果我们在主工艺序列中注意线切割和剥皮的过程,那么刀片在校准过程中应该扮演什么角色呢?


大多数用户理解和意识到端子压接工具的作用和重要性,以及如何在过程操作后监控和解释压接端子参数。然而,并不是每个人都完全理解或欣赏精心设计和制造的刀片在压接程序成功过程中对下游的贡献。也许是因为我们熟悉日常生活中切割刀片的使用,我们无法意识到刀片和压接模具是相同的精密工具。


在这个过程中,欣赏刀片的好方法是将其视为刀片机构的延伸,或者更好地说,它是刀片机构可以反复更换的部分。因此,它应具有与机械设备本身设计和功能一致的尺寸和几何参数。


由现代伺服电机驱动的刀盘利用伺服线束之间的闭环系统获得的控制旋转和编码器提供的角度位置反馈实现的高精度运动。该系统使刀头运动能够提供精确到0.001mm的线性位移运动。速度计系统允许调整速度。结合这些功能,用户可以微调设备,以获得上佳性能。


为了更好地理解这一点,让我们考虑现代设备中的刀头,以及现场用户如何校准捕获和转移臂和夹具。机器的切割动作由伺服驱动的刀片机构执行,以控制开关顺序。伺服驱动器的运动通过板载编码器的读数转换为刀片的相对线性垂直位置,即“Y”传动摆臂和捕获夹在空间中的位置由其他伺服驱动器和编码器组合确定。


回到刀头,零点关闭位置成为标准参考点。然后,操作员可以在机器校准后随时编程任何电线尺寸。校准本身不应与设置混淆。重新校准只能在机器修理或更换磨损部件后进行。校准机器后,可完成长期工作。正如你所看到的,刀片旁路的相对位置设置了刀片的零校准。相反,这并不是通过观察刀片顶部开始绕过的点来直观地校准的。


因此,在制造过程中,刀片需要具有与压接工具相同的精度,因为它们不仅是刀头的延伸,而且保证每次更换刀片后的校准过程。
