回峰简谈汽车线束加工连接器插件选型原则

2022-12-15 09:49:13        排母连接器        文章来源:排针厂家  浏览量:1082

一般来说,连接器是线束的核心部件,连接器的性能直接决定了线束的整体性能,对整个汽车的电气稳定性和安全起着决定性的作用。本文主要介绍了线束连接器的选择设计。

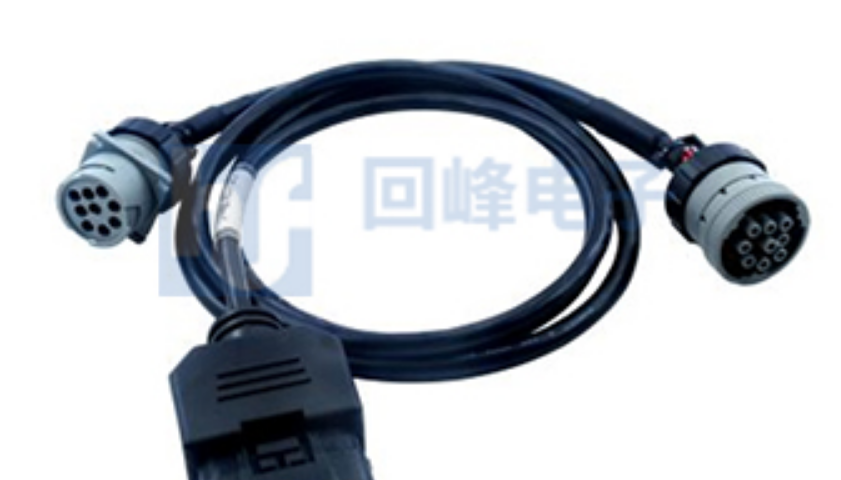

汽车线束加工


近年来,工业线束连接器发展迅速。在提高连接可靠性的前提下,小型化和轻量化的设计趋势也很明显。工业线束连接器的选择主要分为两个:一个是设备端的插件,另一个是线和线的对接件(inline,选择内连件)。


一、设备端插件选型


对接设备端的线束连接器,直接选择匹配的连接器。尽管如此,汽车线束加工厂家对于连接器的选择应该比较专业才行。


二、对接件(inline)的选型设计


线束和线束之间的电气连接取决于内部连接器inline来完成。在选型时,应考虑电气系统、装配、环境等方面的要求。


电气系统要求


1、合理设置内部连接件的孔数,设计余量15%-30%;


2、适用于内部连接器的导线直径和电流强度;


3、内部连接器中电线的线色,线径;


4、内部连接器中的回路布置。


装配要求


1、内部连接器的颜色要求


1)作为内部连接器的公端和母端护套的颜色应相同。


2)为了保持前舱颜色的协调统一,前舱内连接器的颜色应接近周围环境的颜色,尽量选择黑色或灰色等深色护套。


3)为了防止错误,在同一区域组装多个相同型号的内部连接器时,应使用不同的颜色或不同的分支尺寸进行区分。


4)在安装过程中,在暗光区域的连接件应选用白色护套。


5)用于安全气囊回路的独立内部连接器应选用黄色护套。


2、内部连接器的固定要求


内部连接器应选择带有带扣或可安装带扣的护套,并优先选择适合钥匙孔或长圆孔的带扣,因为这种带扣具有防止旋转的效果,使电气连接更可靠。


3、装配时需要穿过钣金孔的内部连接件


例如,前舱线束和车身线束、车身线束与后门或后保险杠之间的内部连接,护套的形状尺寸应满足钣金穿孔的需要。通常,钣金孔径与护套较小安装宽度之比应为1.5:1以上。


4、要求装配方便


对于回路较多的内部连接器,尤其是复合多孔护套,由于端子数量较多,对接会比较费力,因此尽量选择带拉杆结构的护套。


环境要求


1、防水性。内部连接件应满足其安装区域的防水等级。一些车型的前舱内连接件设计在前舱保险箱内,使其处于隐蔽环境中。虽然选择了非防水护套,但这种设计也是合理的。


2、耐温性。内部连接器的耐温等级应高于安装位置的环境温度。内部连接器的耐温等级与其材料有关。应根据内部连接器所在的环境温度选择合适的材料。
