汽车线束加工中高压线束如何布置?

2022-12-16 10:39:23        排母连接器        文章来源:排针厂家  浏览量:605

在布置高压线束空间之前,设备端在整车上的位置通常已经确定。此时,需要结合车辆3D合理布线数据,注意高压线束的保护、固定和隐藏。本文主要介绍高压线束布置的要点,以下为正文。


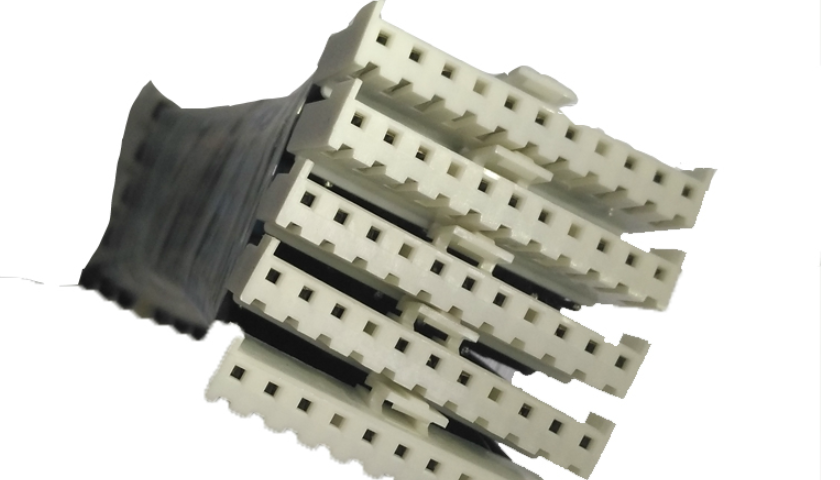

汽车线束加工


一般来说,高压设备的布置也与工业线束的布置有关,需要相互考虑。布局方案的确定不是单方面锁定的。


1、HV线束空间布局的基本原则:


应尽量避免HV由于设计需要,线束从乘客舱行走,HV当线束需要与前舱和行李箱连接时,可以使用HV线束通过车身钣金穿孔,从车辆底盘下线,同时有利于HV线束EMC设计;


为了防止干扰低压线束,应避免与低压线束一起行走;


尽量避开高低压线束的交叉走线,高低压线束的平行布线距离为100mm,(除非没有影响EMC);


高压线束与燃油管之间的距离至少为100个mm;


相关正极和负极导线之间的距离应保持在20mm(测量屏蔽层外缘距离);


相关导线的长度差不允许超过35mm;


高压线束与静止部件之间的间隙至少为10mm;


高压线束和运动部件之间的间隙至少为25mm;


尽量避免车身碰撞后大面积变形,防止车辆意外碰撞后高压线被钣金切断或绝缘层损坏,导致车身高压造成电击伤害。例如,尽量不要使用前后防撞梁,汽车线束加工时注意车门内侧边钣金及走线。


2、相关高压线束(如电机三相线或主电源电池包线)必须统一对称布置。


3、在空间布置过程中,应保护和固定线束。


4、线束走线的弯曲半径不宜过小,连接器密封故障不宜过小,导线绝缘皮损伤。


5、穿过车身钣金孔时,需要用橡胶套保护和密封线束,并在穿孔前后做好线束固定。


6、连接器布置


在此过程中,需要考虑连接器的可操作空间。通常,在布置过程中,可以考虑连接器等在软件中进行模拟,以确定是否具有插拔操作性。避免有水溅到或易受石击的部位,如因相关原因必须安装在此类位置,需要使用金属护板进行保护。在拆装连接器的过程中,操作空间需要考虑某些部件在旋转或平移过程中产生的距离。
