回峰简析板对板电子连接器从功能定义上介绍

2022-12-19 10:11:50        排母连接器        文章来源:排针厂家  浏览量:551

根据功能定义,板对板电子连接器直接为电子系统中的两个子系统提供可分离的连接,而不会对电子连接系统的性能产生不可接受的影响。

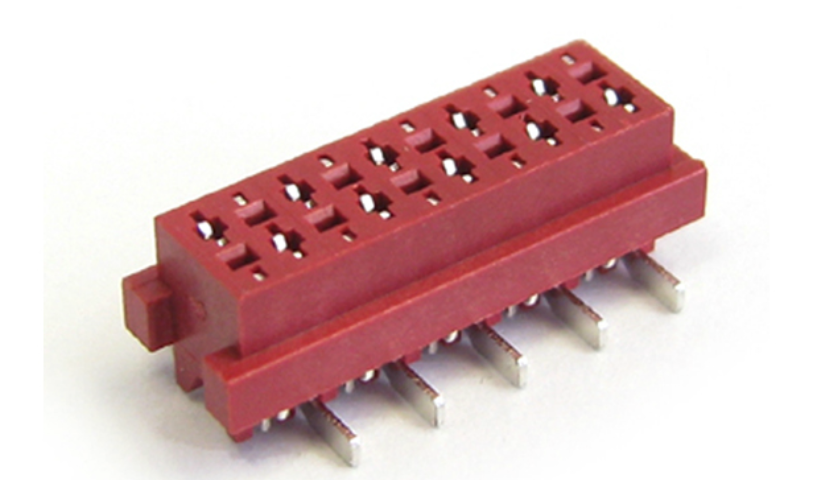

板对板电子连接器


可分离性是我们使用连接器的原因,以便于维护和升级系统的子系统或部件。同时,这种连接不会对系统的性能产生任何不可接受的影响。板对板电子连接器的具体应用要求取决于可分离和不可接受的限制。


排针连接器生产厂家回峰电子从结构的定义来分析,板对板电子连接器有四个结构元素,分别是:端子(间)的接触界面、端子的表面处理、端子的弹簧和连接器的外壳。


一、端子(间)的接触界面


端子之间的接触界面决定了端子的电阻、连接器的使用寿命和故障。端子之间的接触界面有两种形式:


1、可分离性接触:每次插入连接器时形成的连接;


2、永久接触:连接器固定在子系统上的点,这些点被视为永久连接。


二、端子的表面处理


端子表面处理有两个主要功能,即保护端子弹片的基材不生锈,优化端子之间的接触界面。端子的表面处理主要分为两类:


1、贵金属的表面处理就是我们所说的贵金属,即惰性金属,主要包括金属(Au),钯(Pd)及其合金。


2、非贵金属表面处理,锡是比较常用的非贵金属表面处理,由于其表面氧化层在连接器插入过程中容易被破坏。


三、端子的簧片


端子簧片提供以下三个功能:


1、传输电力或信号;


2、提供端子正向力,以建立和维持可分离的端子接触界面;


3、提供连接点的永久性端子接触界面。


四、连接器壳体(HOUSING)


连接器外壳提供以下四个功能:


1、端子之间的电气绝缘;


2、固定端子的几何位置,有利于插入和尺寸稳定;


3、为终端提供机械保护和支持;


4、将端子与应用环境隔离,降低对腐蚀的敏感性。
